Magas{0}}feszültségű gyűrűs főegység

Szabvány: IEC 62271-200 és GB 3906
Névleges feszültség: 12kV – 24kV
Névleges áram: 630A
Rövid időállóság: 20kA/3s

A szálláslekérdezés elküldése

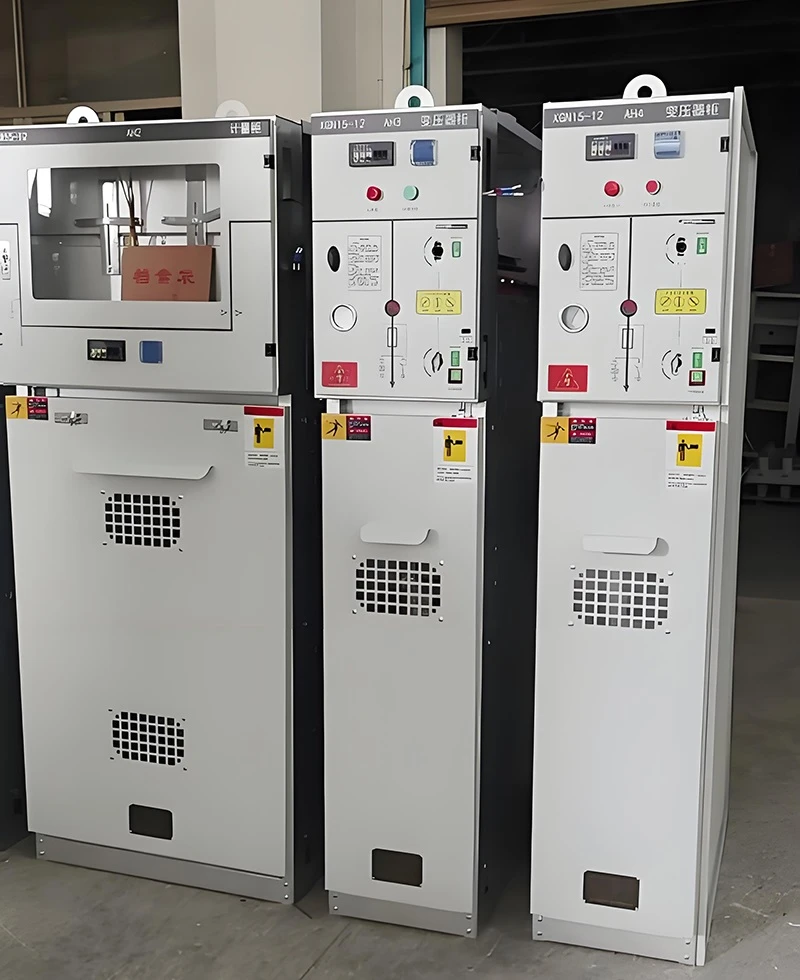

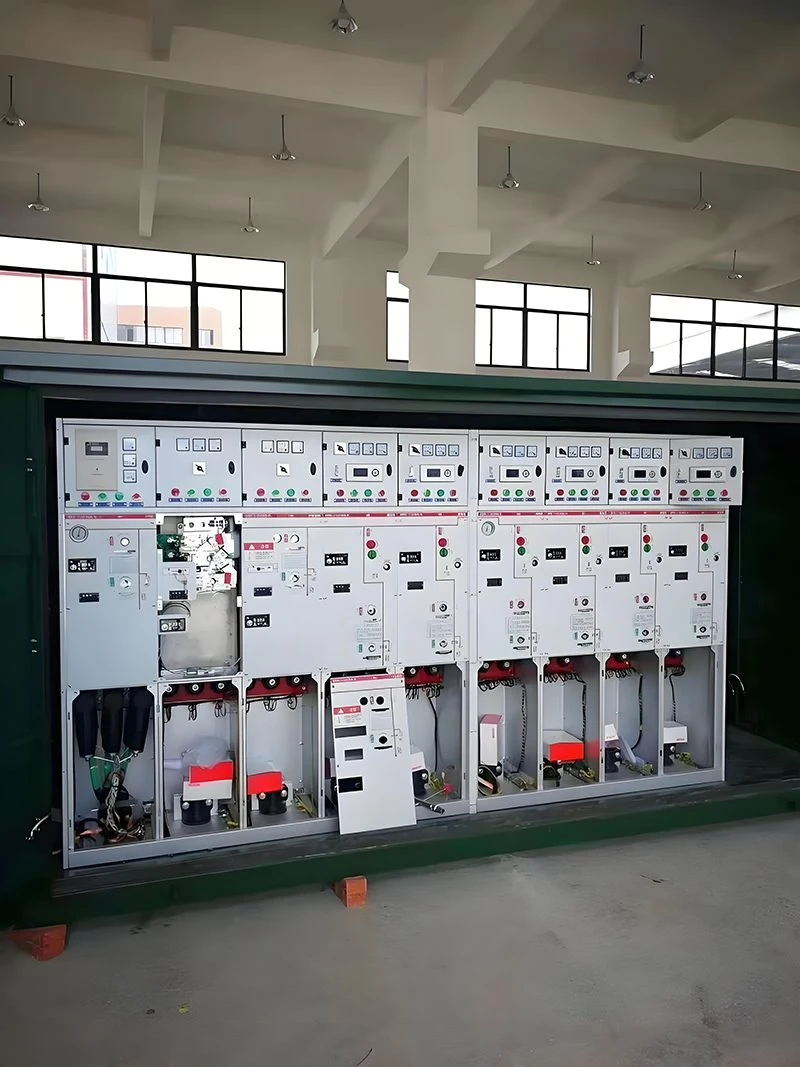

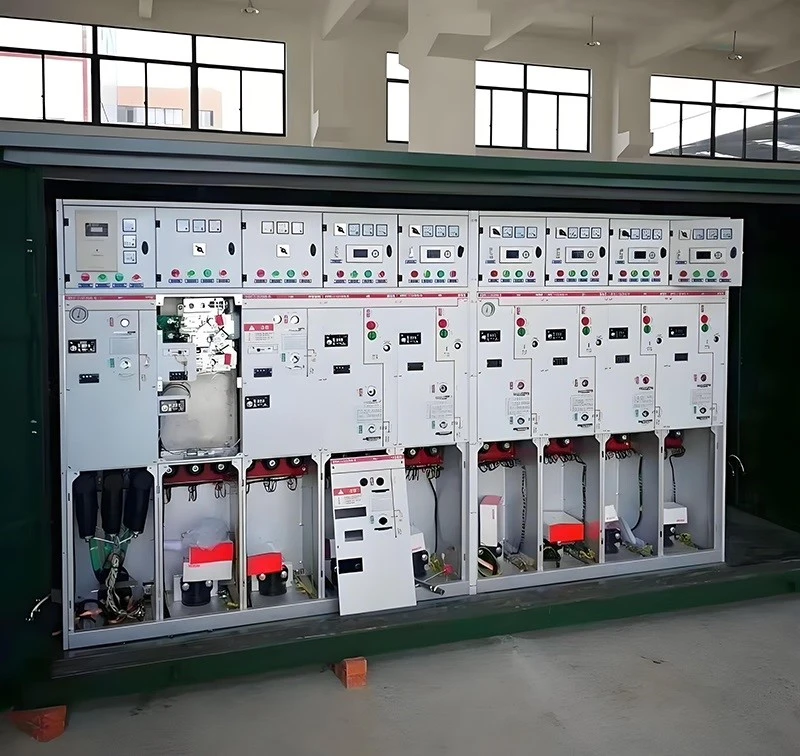

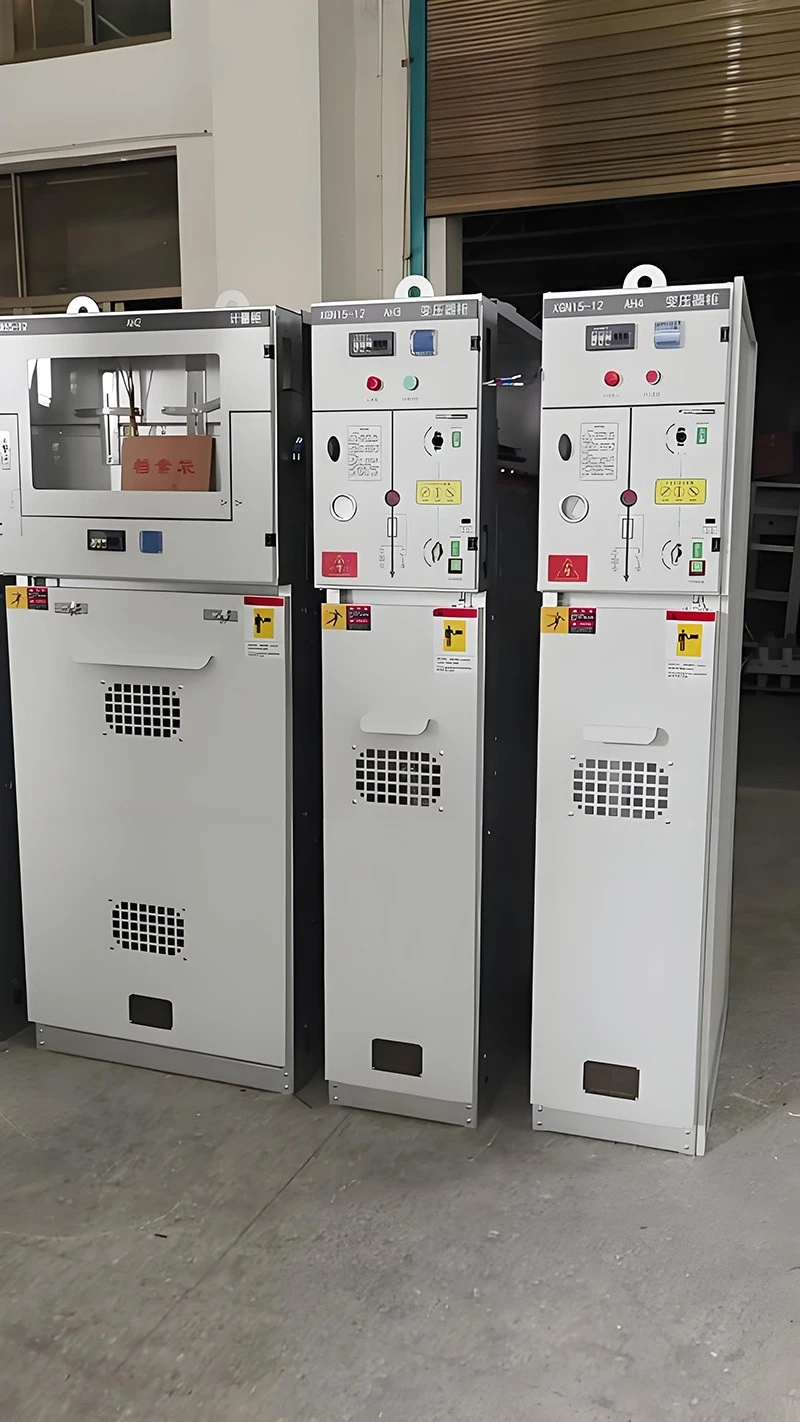

Mi ez a termék? - Ez egy kompakt nagyfeszültségű szekrény gyűrűs vagy kettős tápegységhez

A 12–24 kV-os elosztórendszerekben nagyfeszültségű{0}}gyűrűs főegységet (RMU) használnak.
Gyakran találkozhatunk vele városi elektromos hálózatokban, kereskedelmi épületekben, lakónegyedekben, valamint nap- vagy szélenergia-alállomásokon.
Működhet gyűrűs hálózatban vagy terminálelosztó eszközként.
Ez a termék megfelel az IEC 62271-200 és a GB 3906 szabványoknak.
A névleges áram 630A.
A rövid idejű ellenállási áram 20 kA 3 másodpercig.
A szekrény gázszigetelést (SF6) vagy szilárd szigetelést használ. Kicsi, és nem igényel karbantartást-.
Használunk terhelésmegszakító kapcsolót és biztosíték kombinációt, vagy hozzáadhatunk vákuummegszakítót.
A China Railway és a China Railway Construction lakossági villamosenergia-projektjei magas{0}}feszültségű gyűrűs főegységünket használják.

GYIK

Mi az előnye a gázszigetelésnek?

Az SF6 gáz nagyon jó az ívek megállítására.
A szekrény zárt marad, így a por és a pára nem befolyásolja.

Milyen anyagokat és eljárásokat használunk? – Rozsdamentes acél gáztartályt vagy szilárd epoxi szigetelést használunk

Gázszigetelt RMU-hoz 3 mm-es rozsdamentes acéllemezből tömített tartályt hegesztünk.
Megtöltjük SF6 gázzal, legfeljebb 0,04 MPa nyomáson. Az éves szivárgási arány 0,1% vagy annál kisebb.
Szilárd szigetelt RMU esetén mindent epoxigyantába öntünk. Nincs gáz, nincs szennyezés.

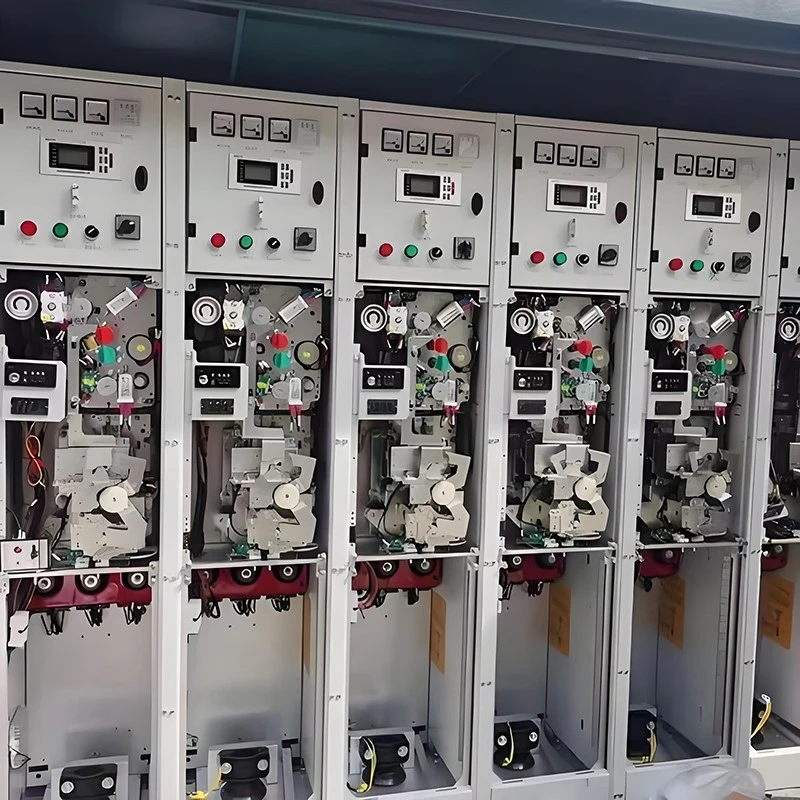

A főkapcsoló egy három-állású terheléskapcsoló: zárt, nyitott és földelt.
Mechanikai élettartama 5000 művelet.
A biztosíték védi a transzformátort, és 10 ms-nál rövidebb idő alatt megszünteti a hibákat.
A kábelrekeszben elegendő hely van, és támogatja az elülső vagy hátsó kábelbevezetést.
Védettség: gáztartály IP67, külső burkolat IP4X.
Üzemünk 2000 négyzetméteres ISO9001 tanúsítvánnyal rendelkezik.

Paraméter	Érték
Standard	IEC 62271-200 és GB 3906
Névleges feszültség	12kV – 24kV
Névleges áram	630A
Rövid időállóság	20kA/3s
Szigetelés típusa	SF6 gáz vagy szilárd epoxi
Tartály anyaga	3 mm-es rozsdamentes acél
Szivárgási arány	Évente 0,1% vagy annál kevesebb
Válts életet	5000 művelet
Védelem (tartály)	IP67

Mik az alapvető előnyei? – Kis méret, karbantartást nem igényel és automatizálásra kész

Előnye a kompakt méret és a nagy megbízhatóság.
A szekrény szélessége mindössze 375-500 mm, így sok alapterületet takaríthat meg.
A gázszigetelés bármilyen környezetben működik: tengerparton, nagy magasságban vagy szennyezett területeken.
Hozzáadhatunk egy motoros{0}}mechanizmust és egy DTU-t (elosztó terminál egységet) a távoli jelzéshez, méréshez és vezérléshez.
Belül feszültségjelzőt, fázisvizsgáló furatokat és hibajelzőt teszünk.
Ez a termék megfelelt az állapotrács első- és-eszközintegrációs tesztjén.
5 év garanciát és élethosszig tartó műszaki támogatást kínálunk.

GYIK

Az Anhui Nanxian Electricnek van tapasztalata a gyűrűs főegységekkel kapcsolatban?

Igen, hét éves tapasztalattal rendelkezünk, és elláttuk az állami{0}}tulajdonban lévő vállalatokat.
Magas{0}}feszültségű gyűrűs főegységünk megbízható választás a kompakt alállomások számára.
